以Li₂O、Al₂O₃、SiO₂为主要组成，以β-石英固溶体或β-锂辉石固溶体等为主要晶相的微晶玻璃，其热膨胀系数很小，并且在很大的范围内连续可调。按其热膨胀系数的大小可分为超低膨胀（α=4×10^-7℃^-1）的透明度微晶玻璃和低膨胀（α=9×10^-7～20×10^-7℃^-1的不透明微晶玻璃两种。

低膨胀锂铝硅不透明微晶玻璃的主晶相是β-锂辉石固溶体，含量高达90%以上，其晶化程度较高，热膨胀系数低，热稳定性好，耐热冲击温度可达850℃以上，并且还具有较高的硬度、机械强度、化学稳定性、电绝缘性。

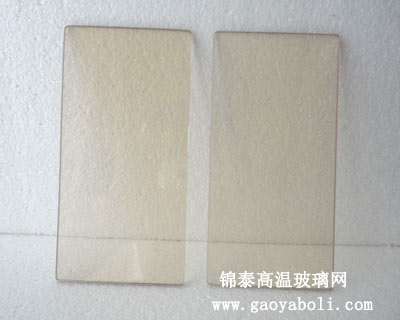

超低膨胀锂铝硅透明微晶玻璃的主晶相是β-石英固溶体，热膨胀系数很低，控制好玻璃组成和热处理制度，可以得到热膨胀系数为0.5×10^-7℃^-1的零膨胀微晶玻璃。由于超低膨胀锂铝硅微晶玻璃的晶化程度较低，只有30%～50%，且β-石英固熔体的晶粒较小，远小于可见光波长，所以在可见光范围内是透明的，其透光度可达80%以上。

β-石英固熔体只在一定温度范围是稳定的，锂铝硅玻璃被加热到一定温度，并保温一段时间就会析出β-石英固溶体，当温度继续升高到某一温度，并保温一段时间后，β-石英固溶体就会转变成稳定的β-锂铝石固熔体，并可能分解形成其他稳定晶相，使玻璃有透明变为不透明。

低膨胀透明微晶玻璃广泛用于制造电磁炉面板、高温热交换器件、壁炉观察窗玻璃、烤箱玻璃。超低膨胀锂铝透明微晶玻璃用于制造大型放射式天文望远镜衬底、激光陀螺仪、气体激光器、壁炉面板、炊具、餐具等。

---
