石英玻璃在1013.5Pa·s时为应变点，电熔管此点温度为1122℃，此温度保温4h，应力大部分消除；1012.2Pa·s时为退火点，电熔管此点温度为1215℃，在此温度保持15min，应力大部分消除。石英玻璃热加工产品常常存在应力，可在此温度退火（消除应力），退火的冷却速度；速度25mm以下产品每小时下降100℃。

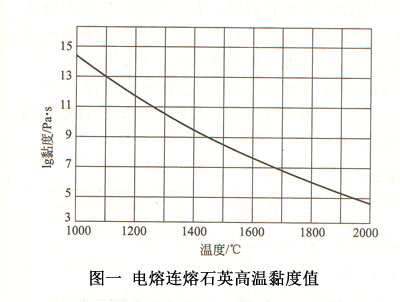

小表一为美国GE公司各种电熔连熔管和电弧法坩埚高温黏度值。美国石英管采用电熔连熔工艺生产，坩埚采用电弧法工艺生产。中国高纯型连熔管和电弧法坩埚的黏度值与美国相同。资料来源于美国通用电气公司。电熔连熔石英高温黏度值见图一。

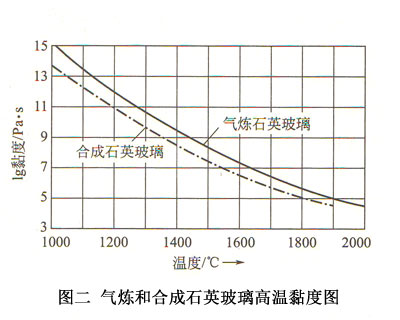

不同工艺生产的石英玻璃因为羟基含量不同，金属杂质含量不同、掺杂量不同，典型温度点（应变点、退火点、软化点）值也略有不同，列于表二。透明石英玻璃的熔制温度、加热工温度以及使用温度建议值列于表二内。气炼石英玻璃和合成石英玻璃的高温黏度如图二所示。
表一：各种型号电熔石英玻璃的高温黏度值
|
温度/℃ |
lg黏度/Pa·s |
|||
|
510坩埚 （电弧法） |
214型 （标准型） |
219型 （无臭氧管） |
254型 （UV管） |
|
|
1100 |
13.7 |
13.88 |
13.75 |
13.11 |
|
1200 |
12.0 |
12.22 |
12.28 |
11.66 |
|
1300 |
10.5 |
10.76 |
10.98 |
10.38 |
|
退火点/℃ |
1200 |
1215 |
1204 |
1163 |
|
应变点/℃ |
1100 |
1122 |
1106 |
1066 |
表二：各种工艺生产的透明石英玻璃典型温度点温度值
|
lg黏度/Pa·s |
性能 |
气炼工艺水晶原料 |
电熔连熔工业 |
氢氧焰制合成石英 |
||
|
水晶原料 |
无臭氧 |
UV管 |
||||
|
13.5 |
应变点/℃ |
1075 |
1122 |
1106 |
1066 |
1025 |
|
12.2 |
退火点/℃ |
1190 |
1215 |
1204 |
1163 |
1130 |
|
6.6 |
软化点/℃ |
1760 |
1730 |
1720 |
1700 |
1600 |
|
5.1~4.7 |
熔制温度/℃ |
1900~2000 |
||||
|
5.8~5.6 |
热加工温度/℃ |
1780~1820 |
||||
|
使用温度 |
长期使用1100℃；短期使用1300℃；瞬间使用2500℃ |
|||||
石英玻璃中羟基为非金属杂质，使其含量降低从而降低耐温性，真空电熔羟基含量(6~8)×10-6，连熔管经过脱羟，含量可从160×10-6降到小于5×10-6。气炼管羟基含量（240~220）×10-6，耐温性比电熔管下降20℃左右，合成石英玻璃（氢氧焰工艺）羟基含量高达1200×10-6，乃卫星下降70℃。
JC/T597-95规定，石英管在1200℃±10℃下保温24h，直径方向的软化变形率，在直径小于120mm时应小于4%，直径大于120mm时应小于6%。

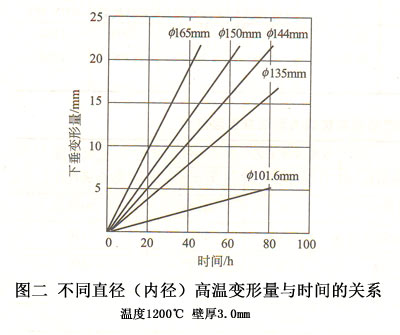

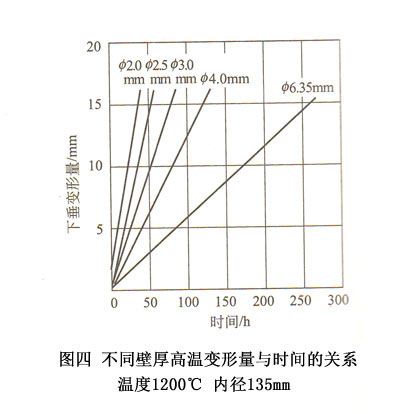

改进高温下石英玻璃下垂弯曲变形的措施；增加石英玻璃的厚度和减少石英玻璃中羟基的含量，能提高石英玻璃下弯曲变形的耐温性能，抵抗石英玻璃高温下垂变形的能力，实验证明石英管高温下下垂弯曲变形速度与厚度有关系，通常壁厚增加一倍，相同变形量的时间增加3倍。例如1200℃，直径135mm、壁厚2mm的石英管变形10mm的时间为25h；壁厚4mm的石英管变形10mm所需时间为80h，壁厚6mm的石英管变形10mm所需时间为175h。石英管高温下变形速度同时与石英管直径有关，直径越小，变形量越小。例如在1200℃下，保温40h，直径100mm的石英管变形2.5mm，而直径165mm的石英管在相同条件下高达19mm。图三河图四为电熔石英管不通直径和不同壁厚，高温下变形量与时间的关系。
