玻璃承受高压甚至超高压后，密度和结构会有变化。大部分玻璃在承受1.0×10³MPa压力后，具有完善的塑性；如果承受更高的压力，例如（1.0～2.0）×10⁴MPa可能使玻璃密度改变。这是由于加高压后玻璃网络结构的容积减少，使玻璃的密度增大。

例如石英玻璃在承受2.0×10⁴MPa压力后密度可从2.22g/cm³增至2.61g/cm³,出除压力后，此密度的增高可在室温下持久地保存下来，但加热至几百度，密度又逐渐趋向于降低，直至恢复到原来的密度值。

玻璃密度的变化幅度与加压方法、玻璃组成、压力大小和加压时间有关。

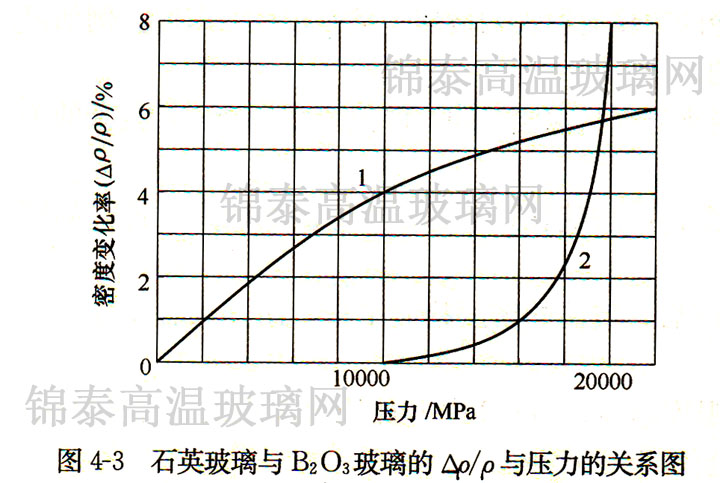

不同加压方法对玻璃密度的变化也不相同，在不同的加压方法下石英玻璃的密度变化如图4-3所示。

从图4-3可以看出，不同玻璃的加压大小可得到不同的密度变化曲线。当加压2×10⁴MPa时，石英玻璃密度增加8%；加压1.0×104MPa时，B₂O₃玻璃密度增加4%；采用圆板石英玻璃在静水压作用下，当压力为1.0×10⁴MPa时，玻璃密度没有变化；用粉状石英玻璃以叶蜡石为压力媒介做加压实验，当压力为1.0×10⁴MPa时，密度增加4%。

以上文章所有权为天津锦泰特种玻璃科技有限公司，如要转载，请注明来源于http://www.gaowenboli.com。
