产品大全
联系方式
传真:022-86786257
邮件:gaowenboli@163.com
地址:天津市滨海新区汉沽区临津产业园科创新城8A
QQ:1478862731
新闻详情
不同厚度钢化玻璃钢化度与抗弯强度、冲击强度的关系见下表。
|
钢化度/（N/cm） |
抗弯强度 /MPa |
冲击强度/m |
|
|
玻璃厚度4.5mm |
0.8 |
102.8 |
0.71 |
|
1.0 |
107.7 |
0.76 |
|
|
1.2 |
121.3 |
0.96 |
|
|
1.4 |
127.1 |
1.11 |
|
|
1.55 |
148.6 |
1.09 |
|
|
玻璃厚度5.5mm |
1.0 |
11.6 |
0.93 |
|
1.2 |
125.4 |
1.02 |
|
|
1.4 |
138.5 |
1.04 |
|
|
1.6 |
144.4 |
1.10 |
|
|
1.8 |
171.5 |
1.21 |
|
|
玻璃厚10mm |
1.4 |
163.3 |
1.55 |
|
1.8 |
199.2 |
1.61 |
|
|
2.0 |
187.7 |
1.85 |
|
|
2.4 |
195.8 |
1.88 |
|
|
2.6 |
203.6 |
1.92 |
|

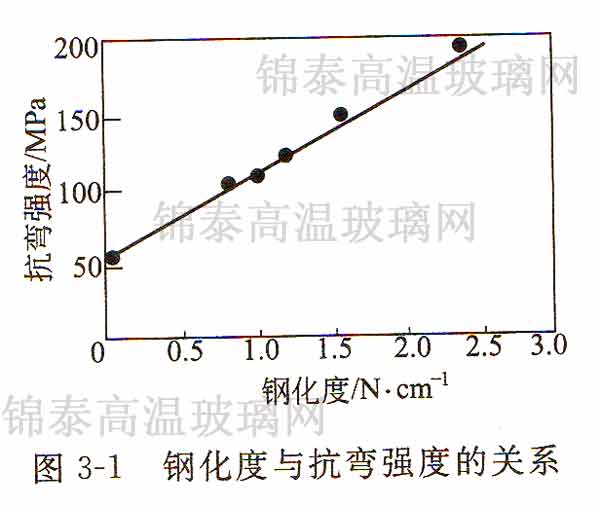

上表中的冲击强度是用500g钢球自由落下冲击玻璃破裂时，钢球落下高度（单位m）来表示。钢化度与抗弯强度之间的关系绘成图3-1（样品厚度4.5mm）。随钢化度增加，玻璃抗弯强度和冲击强度增加，但钢化度过高，应力太大，热冲击时容易破裂，特别是玻璃内层（张应力层）中有结石存在，热冲击时破碎比例明显增加。
为了使用过程中安全起见，钢化度不宜过高。我国玻璃磨去标准规定钢化玻璃应力为95MPa，美国AST-MC1048标准规定钢化玻璃表面应力要到6995MPa，Jacob认为钢化玻璃表面应力超过14095MPa时则容易自爆。
以上文章由天津锦泰高温玻璃网提供，如下转载，请注明来源于http://www.gaowenboli.com。
天津锦泰玻璃为您提供：耐高温玻璃、耐高温高压玻璃、锅炉视镜、观火镜玻璃、高温玻璃管、锡炉测试玻璃、高压视镜、耐高温密封胶、耐高温玻璃胶等产品
版权所有 © 天津锦泰特种玻璃科技有限公司 备案:津ICP备11001434号-2
张浩 [销售经理]
